? HDPE高分子自粘膠膜防水卷材，是專為地下工程開發(fā)的一種具有國際前沿技術的能提供與后澆混凝土結構形成牢固結合效果的防水卷材。它是一種以特制的高密度熱塑性聚乙烯（HDPE）膜為防水基材，HDPE膜的一個面上覆高分子自粘膠膜、合成粘合劑層外露面上涂抗環(huán)境變化保護層和隔離層構成，屬于高分子自粘膠膜防水卷材。卷材長邊一側預留40-70mm寬熱風焊接搭接區(qū)。卷材自粘層和基層環(huán)境變化保護層具有自愈功能，與液態(tài)混凝土漿料反應固結后，形成防水層與混凝土結構的無間隙結合，杜絕層間竄水隱患，能有效提高防水系統(tǒng)的可靠性。
???? 產(chǎn)品執(zhí)行國家質(zhì)量標準
【產(chǎn)品規(guī)格】?
?

卷材寬度（米）	卷材厚度（毫米）	卷材長度（米）
2	1．2，1.5	20

【技術性能】
?

序號	檢驗項目	標準要求		單項評定	備注
1	規(guī)格尺寸	寬度	允許偏差±1%	?	?
		長度	不允許出現(xiàn)負值
		厚度	允許偏差±10%
2	外觀質(zhì)量	應符合GB/T?23457-2009標準要求		?	?
3	常溫斷裂拉伸強度；Mpa	縱向≥16		?	?
		橫向≥16		?	?
4	常溫扯斷伸長率%	縱向≥500		?	?
		橫向≥500		?	?
5	不透水性	0.3MPa，30min無滲漏		?	?
6	撕裂強度；KN/m	縱向≥60		?	?
		橫向≥60		?	?
7	低溫彎折；	-35℃，無裂紋		?	?
8	剝離強度；（N/mm）	卷材與卷材≥1.0		?	?
		卷材與鋁板≥1.5		?	?
9	自粘面耐熱性	70℃，2h無流淌		?	?
10	持粘性；min	≥15		?	?

【技術性能】?

【特點】
◆由高模量熱塑性聚乙烯膜、合成粘合劑膜和抗環(huán)境變化彈性涂膜構成的多層復合高分子自粘膠膜防水卷材，綜合性能優(yōu)異。
◆全新的濕粘結技術：澆筑混凝土時的水泥漿與卷材粘結層特殊的高分子聚合物濕固化反應粘結，卷材與結構層混凝土形成永久的有機結合，中間無竄水隱患；即使卷材局部遭遇破壞，也會將水限定在很小范圍內(nèi)，完全提高了防水層的可靠性；
◆防水卷材與基層空鋪，不受基層沉降變形的影響；
◆抗沖擊和耐穿刺性能優(yōu)異，能承受直接作用其上的施工荷載及鋼筋骨架的沖擊，而不需要格外的保護，而直接實施鋼筋混凝土澆筑；
◆合成粘合劑和外表面彈性涂膜層自愈性強，對于輕微施工損傷，有著獨特的自我愈合能力；
◆較強的耐化學腐蝕性，對來自混凝土的堿水有很好的抵抗性，不受生活垃圾及生物侵害，防霉，耐腐蝕；
◆濕法施工，無需找平層，對基層要求低，不受天氣及基層潮濕影響，雨季施工及趕工期工程有其獨特的明顯優(yōu)勢；
◆?最低限度的表面處理：不需要底油或熱氣烘干潮濕的基層，無揮發(fā)性物質(zhì)；
◆無需耗時又耗財力的水泥砂漿保護層；
◆施工方便，合成膠合劑外露面有一層彈性涂膜保護層，避免了表面涂瀝青膜的由于外露不能不耐臟，自粘瀝青層外露造成的麻煩。
?【適用范圍】
適用于各種地下建筑、洞庫、隧道、地鐵、市政建設等防水抗?jié)B工程。
◆貯存與運輸
—貯存與運輸時，不同類型、規(guī)格產(chǎn)品分別堆放，避免日曬雨淋，注意通風，貯存溫度不應高于45℃。平放貯存堆放高度不超過五層，禁止與酸、堿、油類及有機溶劑接觸。
—運輸時防止傾斜或橫壓，必要時加蓋氈布。
—正常貯運條件下，貯存期自生產(chǎn)之日起為一年。
高密度聚乙烯自粘膠膜預鋪反粘施工要點
??
【系統(tǒng)構成材料】
◆HDPE高分子自粘膠膜防水卷材：主體部位水平面及垂直立面防水層基本構造為單層，卷材全厚度≥1.2mm，1.5mm；卷材為雙層一層為HDPE高分子防水板，另一層為0.2-0.5mm厚的自粘層，
【施工方法及流程】
◆預鋪反粘法施工：將覆有高分子自粘膠膜層的防水卷材空鋪在基面上，然后澆筑結構混凝土，使混凝土漿料與卷材膠膜層緊密結合的方法。
◆采用預鋪反粘法施工技術，平面、垂直面、隧道拱頂?shù)炔课皇┕ち鞒倘缦拢?/span>
—平面：清理基層?→?基層彈線?→鋪設預鋪反粘卷材→搭接處理→節(jié)點處理→揭卷材隔離膜→綁扎鋼筋→澆注混凝土；
—垂直面：安裝立面支撐（墊片）→彈線→鋪設預鋪反粘卷材→機械固定防水卷材（焊接或小釘釘固）→搭接處理→節(jié)點處理→揭卷材隔離膜→小釘頭部位涂刷專用膠密封→綁扎鋼筋→澆注混凝土；

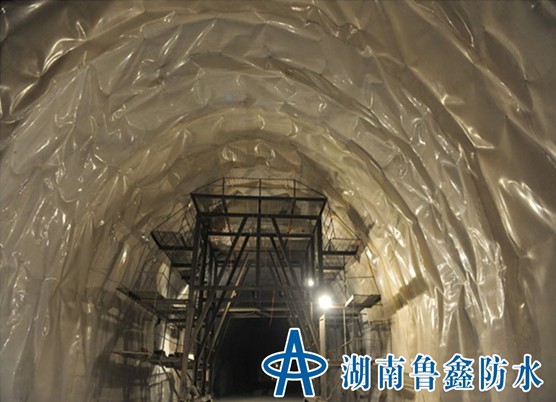

—隧道拱頂：隧道拱頂→彈線→安裝支撐（墊片或吊釘）→鋪設預鋪反粘卷材→防水卷材機械固定（焊接或吊捆）→搭接處理→節(jié)點處理→揭防水卷材隔離膜→綁扎鋼筋→澆注混凝土。
【施工要點】
◆?基層表面
—所有表面須堅固、密實、光滑平整，不得有凹凸不平和裂縫或孔洞，陰陽角處應做圓弧或折角并應符合所有卷材的施工要求；
—水平墊層，表面應是整體的混凝土或密實度很好的水泥砂墊層，避免松散骨料做墊層
—立面支護板板樁應對接緊密以提供支撐。
◆?卷材鋪設：展開卷材，以HDPE基材一面對著地面或墻面，端部搭接區(qū)要相互錯開；
◆?兩塊卷材長邊相互重疊搭接區(qū)位寬40--70mm自粘膠膜，揭掉隔離膜兩塊卷材粘合在一起，隨后要用熱風焊接機進行焊接，邊焊接邊用壓力輥進行滾壓這樣才能使卷材很好的熔接在一起，焊接時要注意控制好焊機出風溫度，溫度過高容易使卷材變質(zhì)變脆，溫度過低卷材不能很好的粘接所以在不同的天氣條件下及時調(diào)控焊機溫度。
◆?垂直立面卷材的固定：卷材立面施工時，在距邊緣10~20mm內(nèi)，每隔400~600mm（或依設計規(guī)定）進行機械固定，機械固定部位要保證被搭接上片卷材完全覆蓋并用熱風焊機焊接及防水膠帶封密。
【注意事項】
◆鋪貼卷材嚴禁在雨天、雪天、五級及以上大風中施工，自粘膠膜、自粘膠帶冷施工粘結的環(huán)境氣溫不宜低于5℃（卷材存放、施工及施工完畢的24h內(nèi)保持的溫度）。
◆施工過程中下雨或下雪時，應做好已鋪卷材防護工作。
◆澆筑結構混凝土時不得損傷防水層，混凝土應在卷材安裝結束后40天內(nèi)完成。
◆操作人員必須經(jīng)培訓才能上崗
◆嚴禁傳釘子鞋人員進入卷材施工現(xiàn)場，施工過程要特別注意現(xiàn)場保護。
◆兩幅卷材長向自粘膠膜搭接時，應注意粘接面清潔，搭接后錕壓搭接邊要用力，才能保證良好的粘結。
◆施工現(xiàn)場不準吸煙。
?

麻豆人妻av无码一区二区三区|A级成人欧美91一区二区|欧美一区二区三高清视频|黄色三级电影久久网站
