】
一工程概況
屋面工程施工
TPO防水卷材主要有三個(gè)施工工藝：
機(jī)械固定法、滿粘法、空鋪法，以適應(yīng)不同的屋面、地下室、隧道工程及其它土木工程。
本工程屋面形式為鋼結(jié)構(gòu)式屋面，TPO卷材防水層擬采用TPO機(jī)械固定防水系統(tǒng)。
　　　　　　　　　　?
二設(shè)計(jì)及編制依據(jù)
●?國(guó)家標(biāo)準(zhǔn)《屋面工程技術(shù)規(guī)范》（GB 50207-1994）
●?國(guó)家標(biāo)準(zhǔn)《屋面工程質(zhì)量驗(yàn)收規(guī)范》（GB 50207-2002）
●相關(guān)標(biāo)準(zhǔn)及規(guī)定
●鋼結(jié)構(gòu)屋面防水施工工程招標(biāo)相關(guān)文件要求
●本工程相關(guān)特點(diǎn)，施工自然條件、現(xiàn)場(chǎng)環(huán)境條件等

三鋼結(jié)構(gòu)屋面防水工程施工，
包括：屋面保溫、防水,屋頂山墻防水處理,構(gòu)件交接處防水處理,風(fēng)機(jī)突出物防水處理,收邊包角防水處理,防雷系統(tǒng)等工程的施工。
主要防水材料采用1.5mm厚TPO防水卷材。具有以下特點(diǎn)：
1、具有極好的柔韌性及延展性。
2、機(jī)械強(qiáng)度高，使用壽命長(zhǎng)，抗紫外線,高度抗老化。?
3、抗?jié)B透性能好，拉伸強(qiáng)度高，斷裂延伸率高，耐化學(xué)腐蝕性能好。
4、具有較好的抗穿孔性和耐沖擊性好。
5、防水搭接縫采用熱風(fēng)焊接技術(shù)，焊縫牢固可靠，熱熔性強(qiáng)。
?四防水層設(shè)計(jì)
本防水項(xiàng)目中的TPO防水層采用神州-TPO卷材防水系統(tǒng)，機(jī)械固定法施工。機(jī)械固定采用系統(tǒng)配件：固定螺釘、墊片、I型拉條、拉鉚釘?shù)取?br> 防水構(gòu)造由上往下依次為：
●??? TPOF 10-12F?卷材防水層

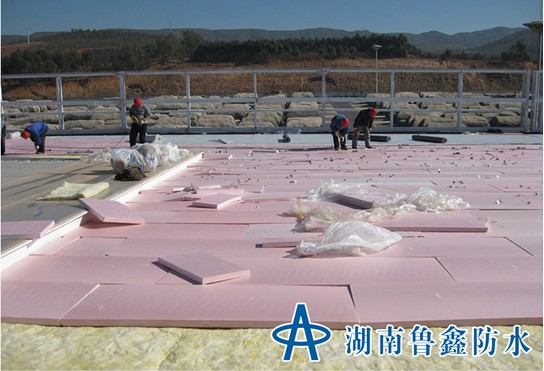

●??? 保溫板
●??? PE膜隔氣層
●??? 原結(jié)構(gòu)層（鋼結(jié)構(gòu)）
TPO 卷材防水系統(tǒng)之間的搭接縫采用熱風(fēng)焊接方式。
防水做法見(jiàn)附圖，施工中會(huì)根據(jù)具體情況作適當(dāng)?shù)恼{(diào)整。固定件行距1.93M，株距0.2M。

五?施工方案簡(jiǎn)介
A.施工準(zhǔn)備
1.施工材料進(jìn)場(chǎng)后妥善保管，平放在干燥、通風(fēng)、平整的場(chǎng)地上，遠(yuǎn)離明火處，避免日曬雨淋。
2.在鋪設(shè)卷材前必須認(rèn)真清掃基層，不得留有突出粗砂或尖銳物，以防刺破卷材。
3.基層與突出屋面結(jié)構(gòu)的連接處，以及基層的拐角處，均應(yīng)做成圓弧，圓弧半徑20mm。排水的落水口周圍應(yīng)做成略低的凹坑。
B.施工操作工藝
1.平面卷材施工：首先進(jìn)行放線，第一塊卷材應(yīng)鋪在平面和立面相交的陰角處，平面和立面各占大約半幅卷材。施工時(shí)首先進(jìn)行預(yù)鋪，把TPO防水卷材按輪廓自然展開布置在基層上，平整順直，不得扭曲，搭接寬度均為5cm(自動(dòng)焊機(jī)焊接時(shí)，搭接寬度為7cm),并進(jìn)行適當(dāng)?shù)募舨谩?/span>
?2.需粘結(jié)的部位，按建議用膠量（TPO防水卷材粘結(jié)劑?為0.3-0.5kg/㎡）分別在TPO防水卷材表面和基層用刮板涂刷一層膠粘劑，待膠粘劑半干燥且不粘手時(shí)，使預(yù)粘面合攏，壓輥壓實(shí)。然后再把另外沒(méi)有折疊得部分折疊起來(lái)，繼續(xù)從折疊處操作如前所述，依次類推，最后施焊。橫向采用對(duì)接，上面用15CM寬的不復(fù)合卷材搭接，用自動(dòng)焊機(jī)焊接牢固。焊接表面要求：無(wú)水露點(diǎn)，無(wú)油污及附著物，擦拭干凈。
2-1.卷材的粘結(jié)：把一幅或多幅卷材短邊折疊一半，從折疊處分別在基層和TPO防水卷材預(yù)粘表面用膠輥涂刷一層膠粘劑，帶膠粘劑干燥胚沾手時(shí)，使預(yù)粘面合攏，壓輥壓實(shí)，重復(fù)操作。
2-2.卷材的接縫焊接和收邊施工。

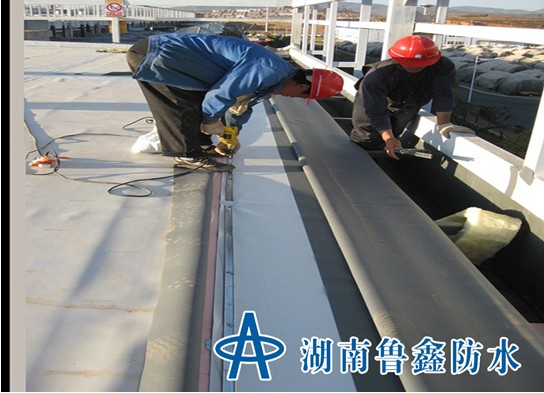

2-3．防水卷材焊接搭拉部位，應(yīng)擦拭干凈、干燥，采用熱風(fēng)焊接，焊接要求為雙道焊（預(yù)焊合施焊），應(yīng)先進(jìn)行預(yù)焊，后進(jìn)行施焊，焊嘴與焊接方向呈45°角，壓輥與焊嘴平行并保持大約5mm的距離。焊接邊緣應(yīng)有熔漿溢出，呈亮色，不應(yīng)出現(xiàn)燒焦現(xiàn)象（即有黃色溢出物）。

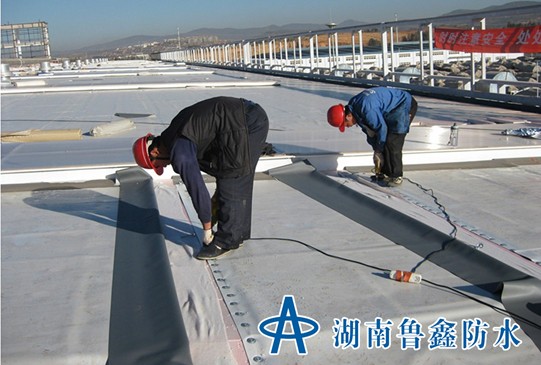

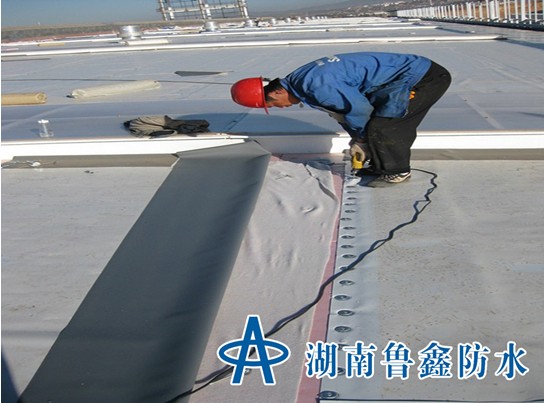

2-4.卷材的機(jī)械固定：卷材的接縫處的固定件使用點(diǎn)式固定，使固定件覆于防水層下，周邊采用U形壓條固定，并用TPO不復(fù)合防水卷材覆蓋和搭接焊接。

3.立面卷材施工：構(gòu)筑物立面找平層應(yīng)密實(shí)平整，不得有酥松、起砂現(xiàn)象，無(wú)棱角和尖銳雜物，應(yīng)干凈、干燥。卷材鋪貼前，先將立面找平層清掃干凈，按建議用量涂膠，涂膠要均勻一致，待膠半干燥且不粘手時(shí)，將卷材和立面貼合在一起。
4.卷材鋪貼方向：評(píng)選于屋脊俄搭接縫應(yīng)順流水方向搭接，垂直于屋脊的搭接縫應(yīng)順年最大頻率風(fēng)向搭接。施工前進(jìn)行精確放樣，盡量減少接頭，有接頭部位，接頭相互錯(cuò)開至少30CM，搭接縫應(yīng)按照有關(guān)規(guī)范進(jìn)行。?
5.細(xì)部處理
1）、TPO卷材收口做法：在女兒墻泛水收口處用收口壓條和螺釘固定，密封材料為硅酮密封膠。
2）、陰陽(yáng)角處理：陰陽(yáng)角處以焊接法增鋪附加卷材，附加卷材按各處形狀折疊、裁剪后焊接。
C.質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)
彩色寬幅TPO防水卷材其施工質(zhì)量除嚴(yán)格按照《屋面工程技術(shù)規(guī)范》執(zhí)行外，其施工質(zhì)量及檢測(cè)方法如下：
焊縫焊接：焊機(jī)壓力為500～550N左右，溫度為500～550℃，焊接速度為1.5m～2.0m/min,具體情況視現(xiàn)場(chǎng)的條件（溫度、濕度）而定。
手工焊接：焊槍溫度控制在250～450℃之間，焊接速度為0.2～0.5m/min,焊接時(shí)用手動(dòng)壓輥壓實(shí)，隨焊隨壓。
焊縫質(zhì)量檢測(cè)方法：目測(cè)、機(jī)械檢測(cè)、剝離實(shí)驗(yàn)。
目測(cè)：焊接縫不允許有發(fā)黃、燒焦現(xiàn)象，焊縫邊緣光滑，有均勻發(fā)亮的熔漿出現(xiàn)；
機(jī)械檢測(cè)：用平口螺絲刀或勾針沿焊縫稍微用力挑試，檢查有無(wú)漏焊點(diǎn)、虛焊點(diǎn)。如發(fā)現(xiàn)缺陷應(yīng)及時(shí)補(bǔ)修；
整體的防水質(zhì)量可采用閉水實(shí)驗(yàn)檢測(cè)。
D、施工中應(yīng)注意的事項(xiàng)
1）、操作人員必須經(jīng)培訓(xùn)才能上崗；
2）、嚴(yán)禁穿帶釘鞋人員進(jìn)入TPO卷材施工現(xiàn)場(chǎng)；
3）、施工過(guò)程中要注意現(xiàn)場(chǎng)保護(hù)，防止被風(fēng)吹起；
4）、嚴(yán)格用鉤針逐點(diǎn)檢查焊接質(zhì)量，看有無(wú)漏焊、跳焊現(xiàn)象；
5）、施工現(xiàn)場(chǎng)不準(zhǔn)吸煙。
施工機(jī)械表?

?

序號(hào)	機(jī)具名稱	型號(hào)	數(shù)量	單位
1	自動(dòng)焊接機(jī)	LEISTER	1	臺(tái)
2	手持焊槍	LEISTER	4	套
3	手持電鉆	560W	4	把
4	磨光機(jī)	150W	2	把
5	拉鉚槍	?	4	把
6	電纜線	多種	若干	M
7	剪刀	?	若干	把
8	壁紙刀	?	若干	把
9	刀鋸	?	若干	把
10	螺絲刀	?	若干	把

●?勞動(dòng)力人員需用計(jì)劃表
?
?

序號(hào)	工種名稱	人數(shù)
1	項(xiàng)目經(jīng)理	2
2	質(zhì)檢、安全員	2
3	技術(shù)工人	8
4	輔助工人	10

E、質(zhì)量保證措施
1）、應(yīng)使用配套的鋪材，采用神州TPO防水系統(tǒng)；
2）、操作人員必須經(jīng)培訓(xùn)才能上崗；
3）、焊接工應(yīng)保證焊接均勻有熔漿；
4）、嚴(yán)格用平口螺絲刀逐點(diǎn)檢查焊接質(zhì)量，看有無(wú)漏焊、跳焊現(xiàn)象。
5）、現(xiàn)場(chǎng)應(yīng)注意成品保護(hù)，確保施工安全
?

麻豆人妻av无码一区二区三区|A级成人欧美91一区二区|欧美一区二区三高清视频|黄色三级电影久久网站
